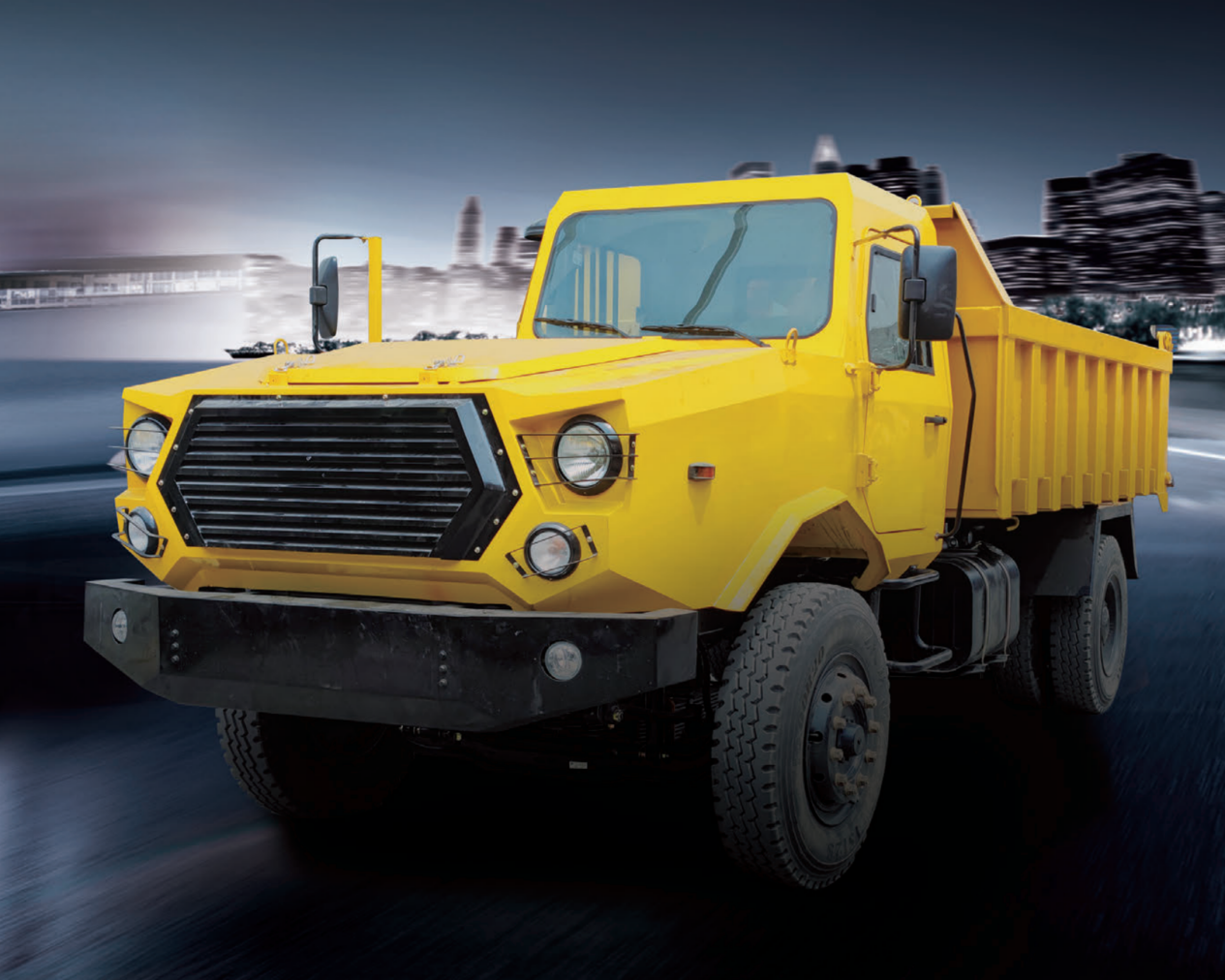

UQ-15地下无轨自卸车技术规格书
UQ-15是一种以柴油机为动力、机械传动、后轮驱动的非煤矿山井下无轨式运输机械，主要用于巷道断面不小于3.6m×3m、坡度不大于14°的非煤矿山井下运输作业。
一、主要技术特点
1）、该车为重卡底盘，正向驾驶，转向半径小。
2） 该车采用玉柴非道路国三柴油机，、后轮驱动、液压助力转向、爬坡能力强、转向灵活。

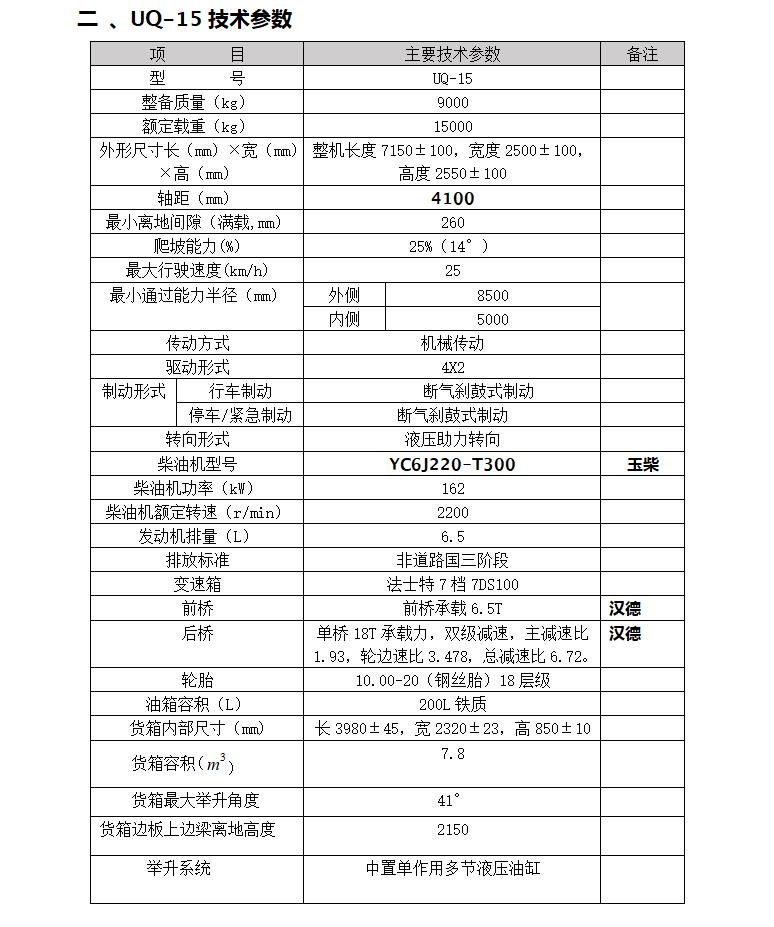

二 、UQ-15技术参数
三、UQ-15分项配置说明
1. 发动机 型号YC6J220-T300 玉柴
功率：162KW（220马力）
最大扭矩/转速（Nm/r/min）: 870/1600
排量：6.5L 直列6缸
排放标准：非道路国三
防冻液：零下25°C
2.离合器
离合器单片∮430
间隙自动调节
3.变速箱 型号7DS100陕西法士特
单箱双中间轴结构形式，陕西法士特7档箱，
速比范围：9.2/5.43/3.54/2.53/1.82/1.33/1.00.
变速箱机油冷却，齿面强制润滑
4.取力器 型号QH-50B,陕西法士特
5.前桥
单桥承载：6.5吨
6.后桥
并联后桥18吨承载能力，双级减速，主减 速比1.93,轮边速比3.478,总减速比：6.72
7.转向
液压助力,循环球式1个独立回路和1个转向助力泵
8.轮胎
矿用块状花纹轮胎，10.00-20（加内胎）
7.5V-20钢制轮辋
散装的备用车轮
9.刹车系统
行车制动：断气刹
驻车制动：断气刹
10.驾驶室
10.1外部
全钢驾驶室，铁锌漆处理， 偏置驾驶室，一个散热器罩，
油底売防磕碰护板， 四点机械固定驾驶室 ，引擎罩后翻转系统，2个手动调节侧面后视镜，着色层压式挡风玻璃和着色车窗。
10.2内部
正常车顶，右侧储物网兜，
可调整驾驶座椅，带安全带靠背，
整体式空调，冷暖双用，手动调节，
配有收音机包括天线及扬声器，逃生锤
驾驶室独立紧急灭火器
10.3仪表盘
电子信息显示：
-发动机工作时间记录表
-速度显示及分析
?外部温度及时间（LH matrix）
?油，冷却液温度以及空气压力
?警示功能
-电子显示大屏幕提示或帮助功能 室内照明灯
收音机
室内风扇，高低档
水杯座及烟灰缸
点烟器
保险盒集成单元
10.4方向盘
防盗转向锁
雨刮器控制装置
灯光控制装置
方向盘可调节
11.电器设备
蓄电池额定容量：225安培时
110伏交流发电机
由两个电瓶保证的24伏电压，开关与保险丝位于电瓶箱处
照明（通过矿安认证标准）
头灯手动调节装置
LED后车灯，带防护支架
12.底盘
恶劣路面使用
加强型车架，全衬梁结构 ，双层铆接 270X80
前部防磕碰斜角式钢制保险杠带
防蚊虫、飞溅碎石网
前双拖钩，设置在前大梁底部（15吨）底盘后横梁，带拖挂支架座
13.悬挂
前部:
等截面多片钢板弹簧，10片 前减震器，左右各1组
后部:
等截面多片钢板弹簧，带副簧，11+8片加强型后悬挂横梁
14.油箱
燃油箱：200升（177公斤柴油）。O形防盗燃油过滤器盖
液压油箱： 50L
15.标准配置
右侧排气.驾驶室底部外侧45度弯头
独立、恶劣工况专用的沙漠空气滤清器总成，带易换式滤芯，双滤（大小滤芯）
16.随车工具
随车修理工具，成套，独立工具箱
液压千斤顶，带撬杠
防火灭火器，重型
警告三角标志
17货箱
矿用货箱，后门板双钗链座结构底12亳米，周边8毫米，高强钢板,颜色与驾驶室相同
18.液压系统
中置单作用多节液压油缸
油箱带滤芯、液位计和标尺，带慢降功能的液压阀和手动气控阀，带限载功能的液压换向阀 ，符合机械行业标准接口的齿轮泵，进出油口后置额定压力190bar,最大压力240bar
19.可选配置
10.00-R20钢丝胎
倒车影像功能
避石器，后车轮防夹石头
举升报警装置
